Obudowy spawane czy warto?

          Obudowa jest równie istotnym elementem zestawu kołowego co samo koło, dlatego jej wybór również powinien zostać dobrze przemyślany. Konstrukcja obudowy spawanej oparta jest na elementach z grubej blachy w zależności od wielkości i obciążenia od 8 do 12 mm.

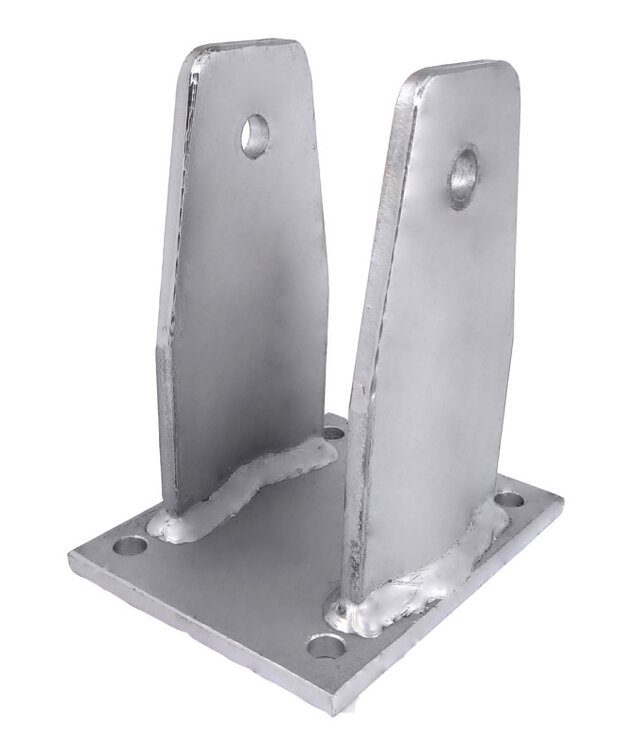

            Obudowy stałe mają prostą konstrukcję składającą się z płytki mocującej oraz dwóch płytek bocznych solidnie ze sobą zespawanych a następnie pokrytych ocynkiem galwanicznym. Dodatkowe przetłoczenia w płytkach bocznych są wzmocnieniem całej obudowy.

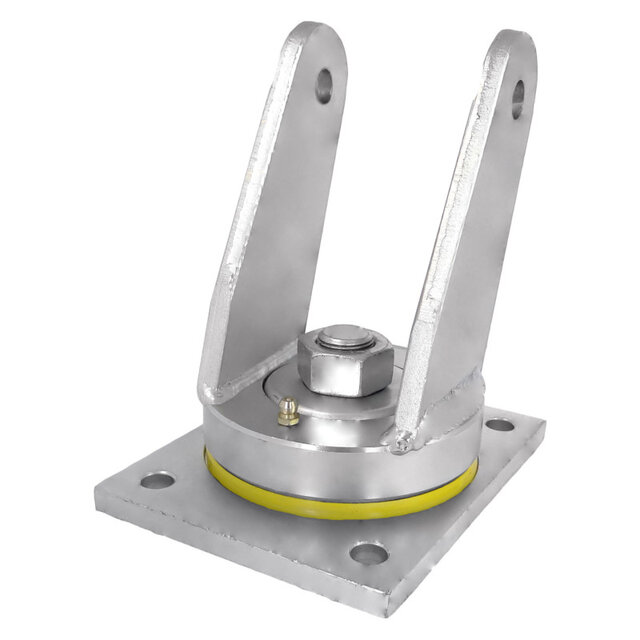

        Natomiast konstrukcja obudów skrętnych tego rodzaju jest bardziej złożona. Płytka mocująca w połączeniu z masywnym krążkiem i dwoma łożyskami jest najwytrzymalszym rozwiązaniem. Całość skręcona za pomocą śruby M16 lub M20 daje niezwykle trwałe połączenie. Podwójne łożyskowanie oraz zastosowanie kalamitki oraz kanałów smarowych pozwala na długoletnią eksploatację.

          Rozmiary płytek mocujących w zależności od rozmiaru koła,  do którego są przeznaczone mają następujące rozmiary:

          Obudowy do kół pojedynczych:

                 - Ø80 – rozstaw śrub 60x80, wymiary płytki 90x110

                 - Ø100 – rozstaw śrub 60x80, wymiary płytki 90x110

                 - Ø125 – rozstaw śrub 60x80, wymiary płytki 90x110 (dla kół aluminiowo-poliuretanowych, gumowo-

                                poliuretanowych, poliamidowych oraz   poliamidowo -  poliuretanowych)

                 - Ø125 – rozstaw śrub 80x107, wymiary płytki 110x140 (dla kół żeliwno-poliuretanowych, żeliwnych)

                 - Ø160 – rozstaw śrub 80x107, wymiary płytki 110x140

                 - Ø200 – rozstaw śrub 80x107, wymiary płytki 110x140

                 - Ø250 – rozstaw śrub 80x107, wymiary płytki 110x140

                 - Ø300 – rozstaw śrub 120x140, wymiary płytki 150x170

                 - Ø350 – rozstaw śrub 120x140, wymiary płytki 150x170

          Obudowy do kół pojedynczych:

                 - Ø125 – rozstaw śrub 120x140, wymiary płytki 110x160

                 - Ø160 – rozstaw śrub 120x160, wymiary płytki 120x190

                 - Ø200 – rozstaw śrub 120x160, wymiary płytki 120x190

                 - Ø250 – rozstaw śrub 120x160, wymiary płytki 120x190

                 - Ø350 – rozstaw śrub 160x210, wymiary płytki 200x255

          Czy warto wybrać tego rodzaju obudowę?  Pytanie równie szerokie jak możliwość odpowiedzi. Zastosowanie tak masywnej konstrukcji jak również dużych mocnych łożysk powoduje, że stosunek ceny do całego produktu jest atrakcyjny jednak cena w porównaniu do obudów z blachy tłoczonej i tak wydaje się dość znaczna. Dlatego należy dobrze przeanalizować jej zastosowanie, ponieważ może okazać się, że w zupełności wystarczy zastosowanie obudowy z blachy tłoczonej.
