Najczęstsze problemy z akcesoriami do bram przesuwnych i jak ich unikać

(kontekst: bramy samonośne na profilach pół-zamkniętych)

Bramy samonośne oparte na profilach pół-zamkniętych (tzw. C-profilach) są cenione za czystą pracę bez toru w podłożu i odporność na zabrudzenia. Aby jednak działały cicho i lekko przez lata, kluczowy jest dobór i serwis akcesoriów: wózków jezdnych, rolek, prowadnic i chwytaków. Poniżej omawiamy trzy najczęstsze źródła problemów — zużycie rolek, korozję oraz niedopasowanie wózków do szyny — oraz praktyczne sposoby na ich uniknięcie.

ZABI produkuje akcesoria do bram przesuwnych, w tym do systemów samonośnych na profilach pół-zamkniętych, dlatego wskazówki opieramy na sprawdzonych rozwiązaniach stosowanych w branży.

1) Zużycie rolek – objawy, przyczyny, profilaktyka

Typowe objawy:

• wzrost oporów ruchu, „szarpanie” lub falowanie skrzydła,
• hałas (stuk, zgrzyt), widoczne spłaszczenia bieżni,
• wyczuwalny luz osiowy/promieniowy rolek, przegrzewanie łożysk.

Najczęstsze przyczyny:

• zbyt mała nośność wózków/rolek względem masy i szerokości bramy,
• niewspółosiowość wózków i profilu jezdnego (krzywy fundament, podkładki dystansowe różnej grubości, źle ustawiona prowadnica górna),
• brak smarowania łożysk/elementów tocznych lub zastosowanie niewłaściwego smaru,
• zanieczyszczenia wewnątrz profilu (piasek, sól, drobne kamyki),
• zbyt mała średnica rolek do zadanych obciążeń i cykli pracy.

Jak temu zapobiegać (checklista):

• Dobierz zapas nośności co najmniej 30–50% powyżej masy skrzydła (uwzględnij cięższe wypełnienie, wiatr, oblodzenie).
• Wybierz materiał rolek odpowiedni do środowiska: stal (wysoka sztywność), stal nierdzewna (korozja), tworzywo techniczne (np. poliamid) dla cichej pracy i mniejszego tarcia.
• Stosuj łożyska z uszczelnieniem 2RS i regularne smarowanie (smar uniwersalny NLGI 2).
• Po montażu wyreguluj prowadnicę górną tak, by tylko stabilizowała skrzydło — nie może „ciągnąć” bramy.
• Kontroluj rozstaw wózków zgodnie z zaleceniami producenta systemu (rozmieszczone w części przeciwwagi, tak by ograniczyć momenty na rolkach).

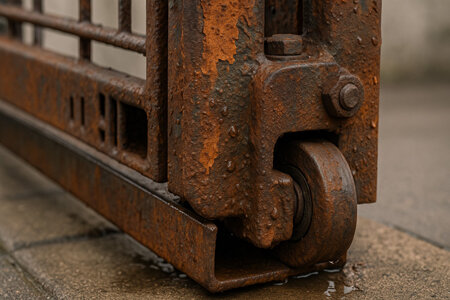

2) Korozja akcesoriów – gdzie powstaje i jak ją ograniczyć

Miejsca szczególnie narażone:

• podstawy wózków jezdnych i śruby mocujące,
• chwytaki dolne/górne, odboje, rolki najazdowe i prowadzące,
• elementy wewnątrz profilu (wilgoć, kondensacja).

Błędy prowadzące do korozji:

• brak lub niewystarczająca powłoka antykorozyjna (np. tylko ocynk galwaniczny w strefie o dużej wilgotności/soli),
• brak separacji stali od betonu/ziemi (stała wilgoć przy podstawie),
• uszkodzenie powłok podczas spawania i brak późniejszego zabezpieczenia,
• brak drenażu profilu — stojąca woda wewnątrz.

Dobre praktyki:

• W środowiskach standardowych stosuj solidny ocynk ogniowy elementów konstrukcyjnych; w środowiskach agresywnych rozważ stal nierdzewną A2/A4 dla śrub i rolek narażonych na wodę.
• Po wierceniu/spawaniu wykonaj renowację powłok (farby cynkowe, proszek).
• Pod podstawy wózków daj podkładki izolujące lub dystanse; unikaj „kieszeni” wodnych.
• Projektuj i wykonuj otwory drenażowe w najniższych punktach profilu pół-zamkniętego; stosuj korki i zaślepki, by ograniczyć wnikanie brudu, nie blokując odpływu.
• Wybieraj akcesoria z łożyskami uszczelnionymi oraz elementy z powłokami o podwyższonej grubości.
• W przeglądach okresowych usuwaj osady soli i nanieś inhibitor korozji na śruby i krawędzie.

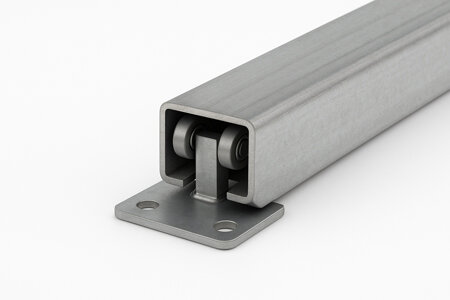

3) Niedopasowanie wózków do szyny (profilu pół-zamkniętego)

Jak rozpoznać problem:

• brama „wędruje” na boki, rolki pracują na krawędzi bieżni,
• lokalne zatarcia lub przyspieszone zużycie bieżni/rolek,
• trudność w ustawieniu równoległości skrzydła do ogrodzenia.

Źródła niedopasowania:

• wózki o innym kącie/kształcie bieżni niż profil (różne serie i standardy),
• rozbieżności wymiarowe: wysokość i szerokość profilu, promień zaokrągleń, grubość ścianki,
• mieszanie elementów różnych producentów bez weryfikacji kompatybilności,
• zbyt krótka przeciwwaga i niewłaściwy rozstaw wózków, co zwiększa momenty i boczne obciążenia rolek.

Jak dobrać i ustawić prawidłowo:

• Zmierz profil pół-zamknięty: H, B, S (grubość ścianki), promienie i kształt bieżni. Dobierz wózki dedykowane do tej serii profilu.
• Sprawdź nośność wózków (na wózek i łącznie) z zapasem 30–50% i wymaganą średnicę rolek.
• Rozmieść wózki w części przeciwwagi zgodnie z katalogiem systemu (zwykle rozstaw zapewniający możliwie małe momenty przy skrajnych położeniach).
• Ustaw bazę: prosta linia fundamentowa, wspólna oś wózków i profilu, brak skręcania (torsji) podstaw.
• Wyreguluj chwytaki i rolkę najazdową, by przejęły ciężar tylko w końcowej fazie, odciążając wózki przy zamknięciu.
• Unikaj mieszania wózków, profili i akcesoriów z różnych serii/producentów — nawet niewielkie różnice geometrii generują duże obciążenia boczne.

Harmonogram przeglądów, który naprawdę działa

• Po montażu / po 2–4 tygodniach eksploatacji: kontrola dokręceń, ustawienia prowadnicy górnej, test pracy na całym skoku.
• Co 6 miesięcy (intensywna eksploatacja – co 3 miesiące): czyszczenie wnętrza profilu, kontrola luzów rolek, smarowanie łożysk, oględziny powłok.
• Raz w roku: inspekcja geometrii (równoległość, piony słupków, linia najazdu), ocena stanu chwytaków i odbojów, odświeżenie zabezpieczeń antykorozyjnych.

Jak ZABI pomaga uniknąć problemów

• Kompatybilne zestawy do bram samonośnych na profilach pół-zamkniętych: profile, wózki, rolki prowadzące, chwytaki, odboje i akcesoria montażowe zaprojektowane jako system.
• Trwałe materiały i powłoki (m.in. ocynk ogniowy, komponenty nierdzewne, łożyska uszczelnione), które minimalizują ryzyko korozji i skracają czas serwisu.
• Wsparcie doboru: parametry nośności, tabele kompatybilności profili i wózków, rekomendacje rozstawu wózków i długości przeciwwagi.

Jeśli projektujesz lub modernizujesz bramę samonośną, dobór systemowy akcesoriów ZABI pozwala ograniczyć koszty utrzymania i uniknąć przestojów.

Szybka lista kontrolna przed uruchomieniem

1. Profil pół-zamknięty zgodny z serią wózków (sprawdzone H, B, S, geometria bieżni).
2. Zapas nośności min. 30–50% ponad masę skrzydła.
3. Prosty, stabilny fundament; wspólna oś wózków i profilu.
4. Czyste wnętrze profilu, działający drenaż.
5. Prowadnica górna stabilizuje, nie przenosi ciężaru.
6. Chwytaki i rolka najazdowa ustawione tak, by odciążać wózki w pozycji zamkniętej.
7. Smar w łożyskach, brak luzów i nietypowych dźwięków.
8. Zabezpieczone powłoki i śruby, brak ognisk korozji.

Podsumowanie:

Najwięcej problemów w bramach samonośnych z profilami pół-zamkniętymi wynika z błędnego doboru (wózki–profil), braku serwisu (smarowanie, czyszczenie) oraz niewystarczającego zabezpieczenia antykorozyjnego. Wybór systemowych akcesoriów ZABI oraz trzymanie się powyższej checklisty pozwala zminimalizować ryzyko i zapewnia wieloletnią, cichą pracę bramy.
