Rolki tworzywowe poliamidowe – lekkie, twarde i odporne elementy do maszyn przemysłowych

Rolki stosowane w maszynach i urządzeniach przemysłowych muszą zapewniać płynne prowadzenie elementów, niewielkie opory ruchu oraz odporność na intensywną eksploatację. W wielu takich zastosowaniach dobrym rozwiązaniem są rolki tworzywowe poliamidowe, które łączą małą masę z wysoką twardością, wytrzymałością mechaniczną i odpornością na ścieranie.

Firma ZABI jest producentem rolek poliamidowych przeznaczonych między innymi do maszyn, urządzeń transportowych, prowadnic, systemów linowych oraz konstrukcji bramowych. Szeroka gama wymiarów, profili i sposobów łożyskowania pozwala dopasować rolkę do konkretnych warunków pracy.

Czym są rolki poliamidowe?

Rolki poliamidowe są elementami tocznymi wykonywanymi z tworzywa konstrukcyjnego, najczęściej z poliamidu PA6. Materiał ten wyróżnia się wysoką twardością, dobrą wytrzymałością mechaniczną oraz odpornością na uderzenia i zużycie.

W zależności od przeznaczenia rolki mogą być wykonywane metodą wtrysku albo obrabiane mechanicznie. Dostępne są modele o powierzchni prostej, zaokrąglonej, profilowanej, rowkowanej lub wyposażonej w kołnierz prowadzący.

Rolki mogą współpracować bezpośrednio z osią albo zostać wyposażone w:

• łożyska kulkowe,
• łożyskowanie ślizgowe,
• tuleje dystansowe,
• metalowe elementy wzmacniające,
• trzpienie i uchwyty montażowe.

Dobór konstrukcji zależy od obciążenia, prędkości obrotowej, częstotliwości pracy oraz dokładności prowadzenia.

Najważniejsze właściwości poliamidu PA6

Poliamid PA6 jest materiałem szeroko wykorzystywanym w produkcji technicznych elementów maszyn. W porównaniu z rolkami metalowymi pozwala znacząco ograniczyć masę konstrukcji, a jednocześnie zachować odpowiednią sztywność.

Do najważniejszych właściwości rolek poliamidowych należą:

• duża twardość powierzchni,
• wysoka wytrzymałość mechaniczna,
• odporność na ścieranie i pękanie,
• niewielkie opory toczenia,
• odporność na wiele olejów, smarów i substancji chemicznych,
• brak korozji samego korpusu rolki,
• dobre właściwości tłumiące,
• mała masa,
• możliwość wykonywania różnych profili roboczych.

Naturalny poliamid PA6 ma zazwyczaj jasny, biały lub kremowy kolor. Może być również barwiony w zależności od wymagań konstrukcyjnych lub identyfikacyjnych.

Gdzie stosuje się rolki tworzywowe?

Rolki poliamidowe mogą pełnić funkcję nośną, prowadzącą, podporową albo napinającą. Spotyka się je zarówno w prostych mechanizmach, jak i w specjalistycznych urządzeniach przemysłowych.

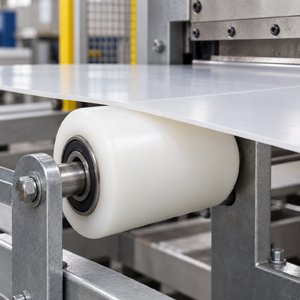

Maszyny produkcyjne

W maszynach rolki odpowiadają za prowadzenie ruchomych osłon, przewodów, profili, pasów oraz obrabianych elementów. Niewielka masa pozwala ograniczyć bezwładność układu, co ma znaczenie w mechanizmach wykonujących częste ruchy.

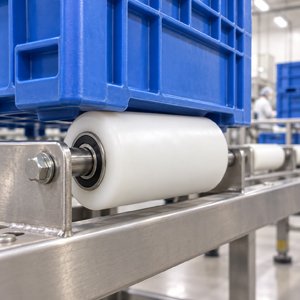

Linie transportowe i przenośniki

Rolki tworzywowe mogą prowadzić lekkie ładunki, opakowania, profile oraz inne elementy przemieszczane między kolejnymi etapami produkcji. Poliamid dobrze sprawdza się tam, gdzie wymagana jest twarda powierzchnia i niski opór ruchu.

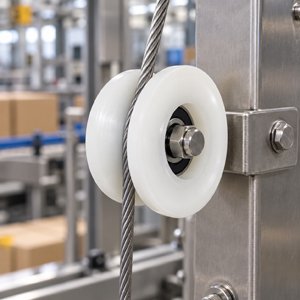

Prowadzenie linek i przewodów

Rolki profilowane na linkę ograniczają możliwość jej zsunięcia się z bieżni. Kształt rowka powinien zostać dopasowany do średnicy linki, przewodu albo pasa. Zbyt mały promień może powodować niepotrzebne zginanie i szybsze zużycie prowadzonego elementu.

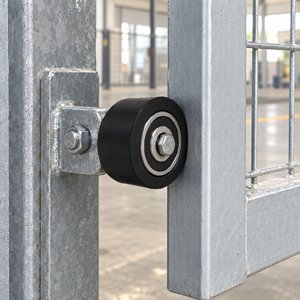

Bramy przesuwne i rolowane

Rolki poliamidowe są stosowane jako elementy prowadzące w bramach, furtkach, roletach przemysłowych oraz lekkich konstrukcjach przesuwnych. Dostępne są warianty z łożyskiem, bez łożyska, z mocowaniem lub kołnierzem prowadzącym.

Urządzenia magazynowe i transportowe

Rolki z PA6 mogą pracować w prowadnicach, wózkach, podajnikach i mechanizmach pomocniczych. Ich zaletą jest odporność korpusu na korozję i mniejsza masa w porównaniu z odpowiednikami stalowymi.

Maszyny specjalistyczne

Nietypowy profil bieżni lub sposób mocowania pozwala wykorzystać rolki poliamidowe w urządzeniach pakujących, sortujących, rolniczych, warsztatowych i montażowych.

Rolki z łożyskiem czy bez łożyska?

Rolki z łożyskiem kulkowym warto stosować w mechanizmach wymagających płynnej pracy, dokładnego prowadzenia i niewielkich oporów toczenia. Sprawdzają się zwłaszcza przy częstym ruchu i wyższych prędkościach obrotowych.

Rolki z łożyskowaniem ślizgowym lub otworem pod oś mają prostszą budowę. Mogą być dobrym rozwiązaniem w wolniejszych mechanizmach, pracujących okresowo lub przy mniejszych wymaganiach dotyczących oporów ruchu.

O trwałości kompletnej rolki decyduje nie tylko poliamidowy korpus, ale również rodzaj łożyska, jego uszczelnienie, pasowanie na osi oraz zabezpieczenie przed zabrudzeniami i wilgocią.

Rolka prosta, profilowana czy z kołnierzem?

Kształt powierzchni roboczej powinien odpowiadać funkcji rolki:

• rolki proste podpierają elementy o płaskiej powierzchni;
• rolki zaokrąglone ułatwiają prowadzenie i ograniczają kontakt krawędziowy;
• rolki profilowane współpracują z linkami, pasami lub odpowiednio ukształtowanymi prowadnicami;
• rolki z kołnierzem zabezpieczają prowadzony element przed przesunięciem poprzecznym;
• rolki kształtowe wykonuje się do indywidualnie określonego toru ruchu.

Nieprawidłowy profil może powodować nierównomierne obciążenie bieżni, wzrost oporów ruchu albo zsuwanie się prowadzonego elementu.

Jak dobrać rolkę poliamidową?

Przy wyborze rolki należy uwzględnić przede wszystkim:

1. Średnicę zewnętrzną – większa średnica zazwyczaj ułatwia pokonywanie nierówności i ogranicza liczbę obrotów rolki.
2. Szerokość bieżni – powinna odpowiadać powierzchni współpracującego elementu.
3. Dopuszczalne obciążenie – należy uwzględnić ciężar statyczny oraz siły powstające podczas ruszania, zatrzymywania i uderzeń.
4. Rodzaj łożyskowania – wpływa na opory toczenia, prędkość pracy i wymagania konserwacyjne.
5. Średnicę osi lub otworu montażowego – właściwe pasowanie zapobiega powstawaniu luzów i uszkodzeniom łożyska.
6. Profil powierzchni roboczej – szczególnie istotny przy prowadzeniu linek, pasów oraz profili.
7. Temperaturę pracy – standardowe rolki poliamidowe ZABI są przeznaczone do pracy w zakresie określonym dla danego modelu; dla wielu wykonań wynosi on od około −20 do +80°C.
8. Warunki środowiskowe – należy sprawdzić obecność wilgoci, środków chemicznych, pyłów oraz zanieczyszczeń.
9. Prędkość obrotową i cykl pracy – rolka pracująca stale wymaga innego łożyskowania niż element uruchamiany sporadycznie.

Nośność katalogowa dotyczy określonych warunków. W układach narażonych na uderzenia, drgania albo nierównomierne rozłożenie obciążenia należy uwzględnić odpowiedni współczynnik bezpieczeństwa.

O czym trzeba pamiętać podczas eksploatacji?

Poliamid PA6 może pochłaniać wilgoć, co wpływa na jego wymiary i właściwości mechaniczne. Ma to szczególne znaczenie w bardzo wilgotnym środowisku oraz w mechanizmach wymagających niewielkich tolerancji montażowych.

Ze względu na twardą powierzchnię rolki poliamidowe słabiej tłumią nierówności niż rolki pokryte gumą lub poliuretanem. Jeżeli najważniejsza jest cicha praca, ochrona transportowanego elementu albo amortyzacja drgań, lepszym rozwiązaniem może być rolka z elastyczną powłoką.

Wszystkie ruchome elementy mechanizmu powinny być regularnie kontrolowane. Należy sprawdzać stan bieżni, łożysk, osi i mocowań oraz wykonywać smarowanie zgodnie z wymaganiami danego układu.

Rolki poliamidowe a rolki metalowe

Rolki z PA6 są lżejsze od stalowych, nie korodują i mogą pracować bezpośrednio na powierzchniach, których nie powinny uszkadzać metalowe elementy. Są dobrym wyborem w lekkich oraz średnio obciążonych mechanizmach prowadzących.

Rolki metalowe lepiej sprawdzają się przy bardzo wysokich obciążeniach, uderzeniach punktowych i podwyższonej temperaturze. Ostateczny wybór powinien więc wynikać z rzeczywistych warunków pracy, a nie wyłącznie z wymiarów rolki.

Rolki poliamidowe od producenta ZABI

Firma ZABI produkuje rolki tworzywowe przeznaczone do maszyn, specjalistycznych urządzeń, prowadnic oraz systemów bramowych. Oferta obejmuje między innymi rolki proste, profilowane, zaokrąglone, kształtowe, kołnierzowe i prowadzące, dostępne z różnymi rodzajami łożyskowania.

W kategorii rolek tworzywowych poliamidowych ZABI znajduje się ponad 400 wariantów produktów. Tak szeroki wybór ułatwia dopasowanie średnicy, szerokości, profilu oraz sposobu montażu do konkretnej maszyny.

W przypadku nietypowego zastosowania warto przekazać działowi technicznemu informacje dotyczące wymiarów, obciążenia, prędkości, temperatury, środowiska pracy i wymaganej trwałości. Pozwala to dobrać odpowiedni materiał, profil oraz rodzaj łożyskowania, a w razie potrzeby przygotować rozwiązanie dopasowane do indywidualnego projektu.
