Rolki metalowo-poliuretanowe – kiedy potrzebna jest wytrzymałość metalu i ochrona powierzchni roboczej?

Elementy toczne stosowane w maszynach przemysłowych muszą często przenosić znaczne obciążenia, zachowywać stabilny kształt oraz pracować bez uszkadzania prowadzonego materiału. Sama rolka metalowa zapewnia wysoką sztywność, ale jej twarda powierzchnia może pozostawiać ślady, powodować hałas i przenosić drgania. Z kolei rolka wykonana wyłącznie z elastycznego tworzywa nie zawsze zapewni odpowiednią stabilność pod dużym naciskiem.

Rozwiązaniem łączącym zalety obu konstrukcji są rolki metalowo-poliuretanowe. Ich metalowy korpus odpowiada za wytrzymałość mechaniczną i precyzyjne osadzenie, natomiast zewnętrzna warstwa poliuretanu chroni powierzchnię roboczą, poprawia przyczepność oraz ogranicza hałas i drgania.

Jak zbudowana jest rolka metalowo-poliuretanowa?

Podstawę rolki stanowi korpus wykonany z metalu, najczęściej ze stali, aluminium lub żeliwa. Jego zadaniem jest przenoszenie obciążeń, utrzymywanie geometrii bieżni i stabilna współpraca z osią lub łożyskami.

Na odpowiednio przygotowany korpus nanoszona jest warstwa poliuretanu, która tworzy bieżnię roboczą. Właściwe przygotowanie metalu oraz trwałe połączenie obu materiałów mają zasadnicze znaczenie dla odporności powłoki na odspajanie podczas pracy.

W zależności od zastosowania rolka może mieć:

• gładką, walcową powierzchnię,
• bieżnię profilowaną,
• rowki prowadzące,
• kształt dopasowany do transportowanego elementu,
• otwór pod oś lub tuleję,
• jedno albo dwa łożyska kulkowe.

Takie połączenie umożliwia produkcję elementów przeznaczonych zarówno do prostych prowadnic, jak i specjalistycznych maszyn produkcyjnych.

Co daje metalowy korpus?

Metalowy rdzeń zapewnia rolce wysoką sztywność i ogranicza jej odkształcenia pod wpływem nacisku. Jest to szczególnie ważne w konstrukcjach, w których istotne są stałe wymiary, precyzyjne prowadzenie oraz powtarzalność ruchu.

Metalowa część rolki pozwala również na:

• przenoszenie większych obciążeń,
• precyzyjne wykonanie gniazd pod łożyska,
• pewne osadzenie na osi lub wale,
• zachowanie stabilności przy obciążeniach promieniowych,
• wykonanie niestandardowych kształtów i wymiarów,
• ponowne wykorzystanie korpusu podczas regeneracji.

O rzeczywistej nośności rolki nie decyduje jednak wyłącznie materiał korpusu. Należy uwzględnić również średnicę osi, rodzaj łożyskowania, szerokość bieżni, grubość poliuretanu, prędkość obrotową i sposób obciążenia.

Jak poliuretan chroni powierzchnię roboczą?

Bezpośredni kontakt stalowej rolki z transportowanym detalem może powodować zarysowania, wgniecenia lub miejscowe odkształcenia. Jest to szczególnie niekorzystne podczas prowadzenia blach, profili, elementów lakierowanych, drewna oraz gotowych części maszyn.

Warstwa poliuretanu tworzy bardziej elastyczną powierzchnię styku. Dzięki temu nacisk może być rozłożony na większym obszarze, a ryzyko mechanicznego uszkodzenia prowadzonego materiału zostaje ograniczone.

Bieżnia poliuretanowa może również zapewniać:

• większą przyczepność niż gładka powierzchnia metalowa,
• ograniczenie poślizgu transportowanego elementu,
• tłumienie drgań i uderzeń,
• zmniejszenie hałasu podczas pracy,
• odporność na ścieranie,
• łagodniejsze pokonywanie niewielkich nierówności.

Jeżeli powierzchnia produktu nie może być brudzona ani znakowana, właściwość tę należy określić na etapie doboru mieszanki. Nie każdy poliuretan jest automatycznie materiałem niebrudzącym.

Twardość poliuretanu – 70 czy około 93 Shore’a A?

Twardość powłoki ma bezpośredni wpływ na zachowanie rolki. W ofercie producenta ZABI znajdują się między innymi warianty o twardości 70 Sh’A oraz około 92–93 Sh’A. Dostępne konstrukcje różnią się także średnicą, szerokością bieżni, rodzajem łożyska i dopuszczalnym obciążeniem. Zobacz rolki metalowo-poliuretanowe ZABI.

Poliuretan 70 Sh’A

Miększa powłoka lepiej dopasowuje się do powierzchni i skuteczniej tłumi drgania. Może zapewniać większą przyczepność oraz delikatniejszy kontakt z obrabianym materiałem.

Sprawdza się przede wszystkim tam, gdzie ważne są:

• ochrona delikatnych powierzchni,
• ograniczenie hałasu,
• tłumienie uderzeń,
• dobra przyczepność,
• kompensowanie niewielkich nierówności.

Należy pamiętać, że obniżenie twardości bieżni może zmniejszyć dopuszczalne obciążenie rolki.

Poliuretan około 92–93 Sh’A

Twardsza bieżnia odkształca się w mniejszym stopniu i zapewnia niższe opory toczenia. Jest przeznaczona do pracy przy większych naciskach i tam, gdzie ważne jest precyzyjne prowadzenie.

Takie wykonanie warto rozważyć w przypadku:

• intensywnie eksploatowanych transporterów,
• rolek prowadzących,
• urządzeń produkcyjnych,
• rolek posuwowych,
• większych obciążeń jednostkowych,
• pracy wymagającej zachowania stabilnej geometrii.

Gdzie stosuje się rolki metalowo-poliuretanowe?

Maszyny do obróbki drewna

Rolki mogą odpowiadać za dociskanie oraz posuw drewna w strugarkach, frezarkach i innych maszynach. Poliuretan zwiększa przyczepność i ogranicza ryzyko pozostawiania śladów na materiale, natomiast metalowy korpus zachowuje stabilność pod naciskiem.

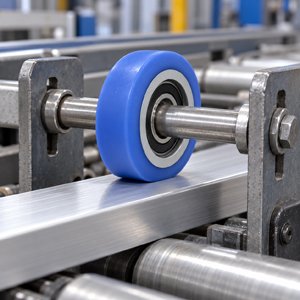

Transportery i linie produkcyjne

W przenośnikach rolki służą do prowadzenia produktów, podzespołów i opakowań. Bieżnia poliuretanowa pomaga ograniczyć hałas oraz drgania powstające podczas ruchu, a także chroni transportowane elementy przed kontaktem z twardym metalem.

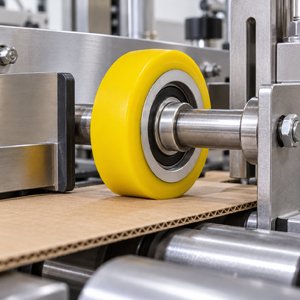

Maszyny pakujące

W urządzeniach pakujących ważna jest powtarzalność ruchu i kontrolowany docisk. Odpowiednio dobrana twardość poliuretanu umożliwia prowadzenie opakowań bez ich zgniatania lub zarysowania.

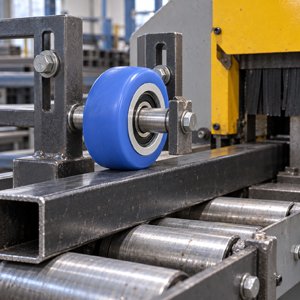

Urządzenia do obróbki blach i profili

Rolki metalowo-poliuretanowe mogą prowadzić elementy stalowe, aluminiowe lub lakierowane. Elastyczna powłoka zabezpiecza powierzchnię przed bezpośrednim kontaktem z metalowym korpusem rolki.

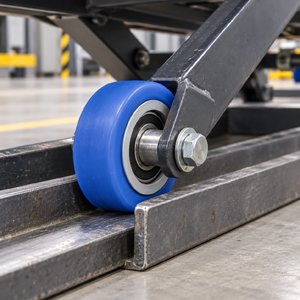

Wózki i urządzenia transportowe

Konstrukcje metalowo-poliuretanowe stosuje się również w wózkach paletowych, urządzeniach magazynowych oraz specjalnych systemach transportu wewnętrznego. Łączą one wysoką nośność z cichszą pracą i ochroną posadzki.

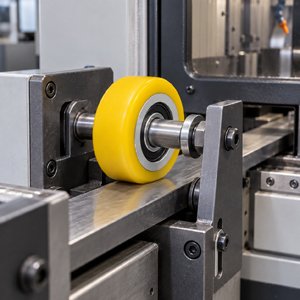

Prowadnice, bramy i urządzenia specjalne

Rolki profilowane mogą współpracować z szynami, profilami lub prowadnicami. Ich dokładny kształt powinien być dopasowany do toru ruchu, kierunku obciążenia oraz wymaganej dokładności prowadzenia.

Rolka metalowa, gumowa czy metalowo-poliuretanowa?

Rolki metalowo-poliuretanowe są szczególnie korzystne wtedy, gdy rolka metalowa byłaby zbyt twarda lub głośna, a konstrukcja gumowa albo tworzywowa nie zapewniałaby wymaganej trwałości i stabilności.

Jak prawidłowo dobrać rolkę?

Przed wyborem konkretnego wariantu należy określić:

1. Obciążenie – zarówno nominalne, jak i chwilowe obciążenia udarowe.
2. Średnicę i szerokość bieżni – wpływające na nacisk powierzchniowy i opory ruchu.
3. Twardość poliuretanu – dobieraną do wymaganej przyczepności, tłumienia i nośności.
4. Prędkość pracy – zbyt wysoka prędkość może powodować nagrzewanie powłoki i łożysk.
5. Rodzaj łożyskowania – dopasowany do obciążenia, prędkości oraz warunków środowiskowych.
6. Temperaturę otoczenia i detalu – należy analizować temperaturę stałą oraz krótkotrwałe skoki.
7. Kontakt z chemikaliami – odporność zależy od rodzaju poliuretanu, stężenia środka i temperatury.
8. Stan powierzchni roboczej – ostre krawędzie, wióry i zanieczyszczenia mogą przyspieszyć zużycie bieżni.
9. Tryb pracy – ciągły, przerywany, posuwowy lub wymagający częstych zmian kierunku.

W aplikacjach nietypowych najlepszym rozwiązaniem może być wykonanie próbnej rolki i sprawdzenie jej bezpośrednio w maszynie.

Regeneracja zużytych rolek poliuretanem

Zużycie bieżni nie zawsze oznacza konieczność wymiany całego elementu. Jeżeli metalowy korpus zachował właściwą geometrię i nie jest uszkodzony, można rozważyć jego ponowne oblanie poliuretanem.

Firma ZABI jako producent oferuje regenerację kół i rolek poliuretanem. Proces może obejmować usunięcie starej powłoki, przygotowanie metalowego korpusu, wykonanie nowej warstwy poliuretanowej oraz obróbkę mechaniczną bieżni.

Regeneracja jest szczególnie uzasadniona w przypadku:

• rolek o nietypowych wymiarach,
• drogich korpusów metalowych,
• elementów wykonywanych według dokumentacji klienta,
• rolek profilowanych,
• części, których ponowne wykonanie byłoby czasochłonne.

Przed regeneracją konieczna jest ocena stanu korpusu, gniazd łożyskowych oraz osiowości elementu.

Rolki metalowo-poliuretanowe od producenta ZABI

ZABI Sp. z o.o. jest polskim producentem kół, rolek i elementów techniki transportu wewnętrznego, działającym od 1990 roku. Firma oferuje standardowe rolki metalowo-poliuretanowe oraz możliwość przygotowania rozwiązań dopasowanych do konkretnych maszyn i warunków pracy.

Przy doborze można uwzględnić między innymi średnicę, szerokość bieżni, twardość poliuretanu, sposób łożyskowania, rodzaj metalowego korpusu oraz profil powierzchni roboczej. Możliwe jest także wykonanie lub regeneracja rolek na podstawie rysunku technicznego albo dostarczonego wzoru.

Podsumowanie

Rolki metalowo-poliuretanowe warto stosować wszędzie tam, gdzie potrzebna jest jednocześnie wytrzymałość metalowego korpusu i łagodniejszy kontakt z powierzchnią roboczą. Poliuretan ogranicza hałas, tłumi drgania, poprawia przyczepność i zabezpiecza transportowane elementy przed bezpośrednim kontaktem z metalem.

Warunkiem niezawodnej pracy jest prawidłowy dobór twardości i grubości powłoki, średnicy rolki, łożyskowania oraz dopuszczalnego obciążenia. W bardziej wymagających zastosowaniach warto skonsultować parametry z producentem i przeprowadzić próbę w rzeczywistych warunkach pracy.
