Prawidłowe wypoziomowanie maszyny, stołu roboczego lub konstrukcji przemysłowej ma bezpośredni wpływ na stabilność, bezpieczeństwo oraz dokładność wykonywanych procesów. Nawet niewielkie nierówności posadzki mogą powodować kołysanie urządzenia, nierównomierne rozłożenie obciążenia, wzrost drgań i przyspieszone zużycie elementów konstrukcyjnych.
Rozwiązaniem tego problemu są stopki wahliwe ZABI, które umożliwiają regulację wysokości oraz stabilne ustawienie konstrukcji na podłożu. Dzięki ruchomej podstawie stopka może dopasować swoje położenie do niewielkiego nachylenia lub nierówności posadzki.
Stopka wahliwa jest elementem podporowym składającym się najczęściej z:

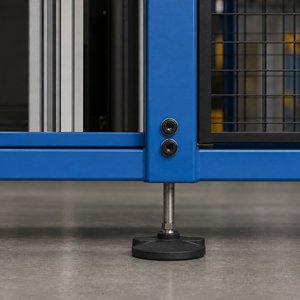

Trzpień wkręca się w gwintowany otwór konstrukcji, tuleję lub odpowiednio przygotowaną nakrętkę. Obracanie trzpienia pozwala zmieniać wysokość danego narożnika maszyny albo stołu. Ruchome połączenie podstawy z trzpieniem umożliwia natomiast ustawienie talerza pod niewielkim kątem względem osi śruby.
W efekcie powierzchnia podstawy może prawidłowo przylegać do posadzki, nawet gdy ta nie jest idealnie pozioma.
Niewłaściwie ustawiona maszyna może pracować niestabilnie, a obciążenie jej konstrukcji nie zawsze rozkłada się równomiernie. Jedna stopka może być wtedy przeciążona, podczas gdy inna nie ma pełnego kontaktu z podłożem.
Prawidłowo dobrane stopki poziomujące pomagają:
W przypadku maszyn obróbczych, urządzeń pomiarowych, linii produkcyjnych czy stołów montażowych nawet niewielkie odchylenie może wpływać na dokładność pracy. Dostępne w ofercie ZABI stopki wahliwe pozwalają ustawić konstrukcję z dokładnością do około 0,5 mm. Sprawdź stopki wahliwe ZABI.
W stopce stałej trzpień jest osadzony w podstawie bez możliwości jej wychylenia. Takie rozwiązanie dobrze sprawdza się na równym i przygotowanym podłożu.

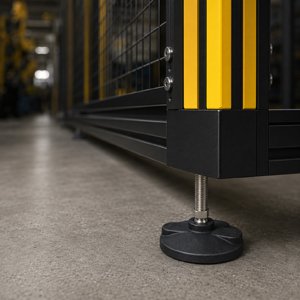

Stopka wahliwa ma przegub, dzięki któremu jej podstawa może dopasować się do kąta posadzki. Jest zatem korzystnym rozwiązaniem wszędzie tam, gdzie występują:
Stopki wahliwe nie powinny być jednak traktowane jak wibroizolatory. Mogą poprawić stabilność konstrukcji, ale jeżeli podstawowym problemem są intensywne drgania generowane przez maszynę, należy rozważyć zastosowanie specjalnych elementów antywibracyjnych.

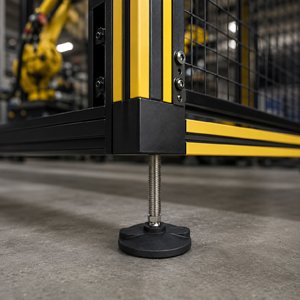

Stopki poziomujące znajdują zastosowanie w wielu konstrukcjach przemysłowych i użytkowych. Mogą być montowane między innymi w:
Ułatwiają dokładne ustawienie korpusu maszyny i rozłożenie jej ciężaru pomiędzy wszystkie punkty podparcia. Stosuje się je m.in. w obrabiarkach, prasach, urządzeniach montażowych i maszynach pakujących.
Stabilny blat zwiększa wygodę oraz dokładność wykonywanych czynności. Stopki pozwalają dopasować wysokość każdego narożnika stołu do nierówności podłogi.
Przy budowie przenośników, transporterów i modułowych linii produkcyjnych ważne jest zachowanie właściwej wysokości kolejnych sekcji. Regulowane stopki ułatwiają ich wzajemne ustawienie.
Stopki pomagają wypoziomować konstrukcję i zapewnić pełny kontakt wszystkich podpór z podłożem. Ma to szczególne znaczenie przy wysokich lub nierównomiernie obciążonych stelażach.

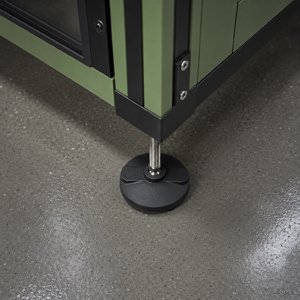

W środowiskach wymagających częstego mycia oraz podwyższonej odporności na korozję można stosować stopki wahliwe nierdzewne. W ofercie ZABI znajdują się modele nierdzewne z gwintami od M8 do M24 i podstawami o średnicach od 50 do 110 mm. Zobacz nierdzewne stopki wahliwe.
Nośność stopki powinna być dobrana z odpowiednim zapasem. Nie należy dzielić masy urządzenia wyłącznie przez liczbę punktów podparcia. W praktyce obciążenie może być rozłożone nierównomiernie ze względu na położenie środka ciężkości, drgania, siły dynamiczne lub nierówności podłoża.
Standardowe oraz nierdzewne stopki wahliwe dostępne obecnie w ofercie ZABI mają deklarowane dopuszczalne obciążenie do 400 kg na stopkę. Ostateczny dobór należy jednak zawsze przeprowadzić na podstawie warunków pracy konkretnej konstrukcji.
Gwint musi odpowiadać elementowi montażowemu w ramie. W standardowej ofercie ZABI dostępne są między innymi warianty:
Wersje nierdzewne obejmują szerszy zakres rozmiarów – od M8×60 do M24×150. Dłuższy trzpień zapewnia większy zakres regulacji, jednak jego nadmierne wysunięcie może ograniczać sztywność podparcia.
Większa podstawa rozkłada nacisk na większej powierzchni. Jest to istotne przy ciężkich maszynach oraz podłożach, które mogą ulec punktowemu odkształceniu. Należy również sprawdzić, czy wokół miejsca montażu pozostaje wystarczająco dużo przestrzeni.
Do standardowych warunków przemysłowych można zastosować stopki w wykonaniu stalowym. W środowisku wilgotnym, w zakładach spożywczych, przetwórniach, myjniach oraz obiektach narażonych na środki czyszczące warto rozważyć wariant nierdzewny.
Na gładkiej powierzchni przydatna jest podkładka zwiększająca tarcie. Przy większych obciążeniach należy również sprawdzić wytrzymałość posadzki na nacisk punktowy. Stopka nie powinna opierać się na szczelinie, krawędzi płyty ani luźnym fragmencie podłoża.
Przed ustawieniem urządzenia należy sprawdzić stan wszystkich gwintów oraz przygotować punkty mocowania. Stopki powinny być wkręcone na odpowiednią głębokość, bez przekoszenia i uszkadzania zwojów.
Po ustawieniu konstrukcji należy:
Stan stopek i połączeń gwintowanych warto kontrolować okresowo, szczególnie w urządzeniach narażonych na drgania lub zmienne obciążenia.
ZABI jest polskim producentem elementów wykorzystywanych w technice ruchu i transporcie wewnętrznym. Firma oferuje koła, zestawy kołowe, rolki, elementy poziomujące oraz inne części przeznaczone do maszyn i konstrukcji przemysłowych.
Dostępność standardowych i nierdzewnych stopek wahliwych pozwala dopasować rozwiązanie do obciążenia, rodzaju konstrukcji oraz warunków środowiskowych. W przypadku nietypowej maszyny lub niestandardowego sposobu montażu warto skonsultować dobór z działem technicznym ZABI.
Odpowiednio dobrana stopka wahliwa to niewielki element, który może wyraźnie poprawić stabilność, bezpieczeństwo i trwałość całego stanowiska pracy.
